Tremuja compacta de càrrega
L’obertura ampla, el coll de sortida i les brides es defineixen a partir dels accessos de la màquina.
Aquest exemple considera la càrrega de granulat en un equip de mescla sense tapar el registre de manteniment. La zona és estreta i la sortida del recipient no coincideix amb la boca de l’alimentador; la tremuja ha de resoldre el pas entre els dos punts.

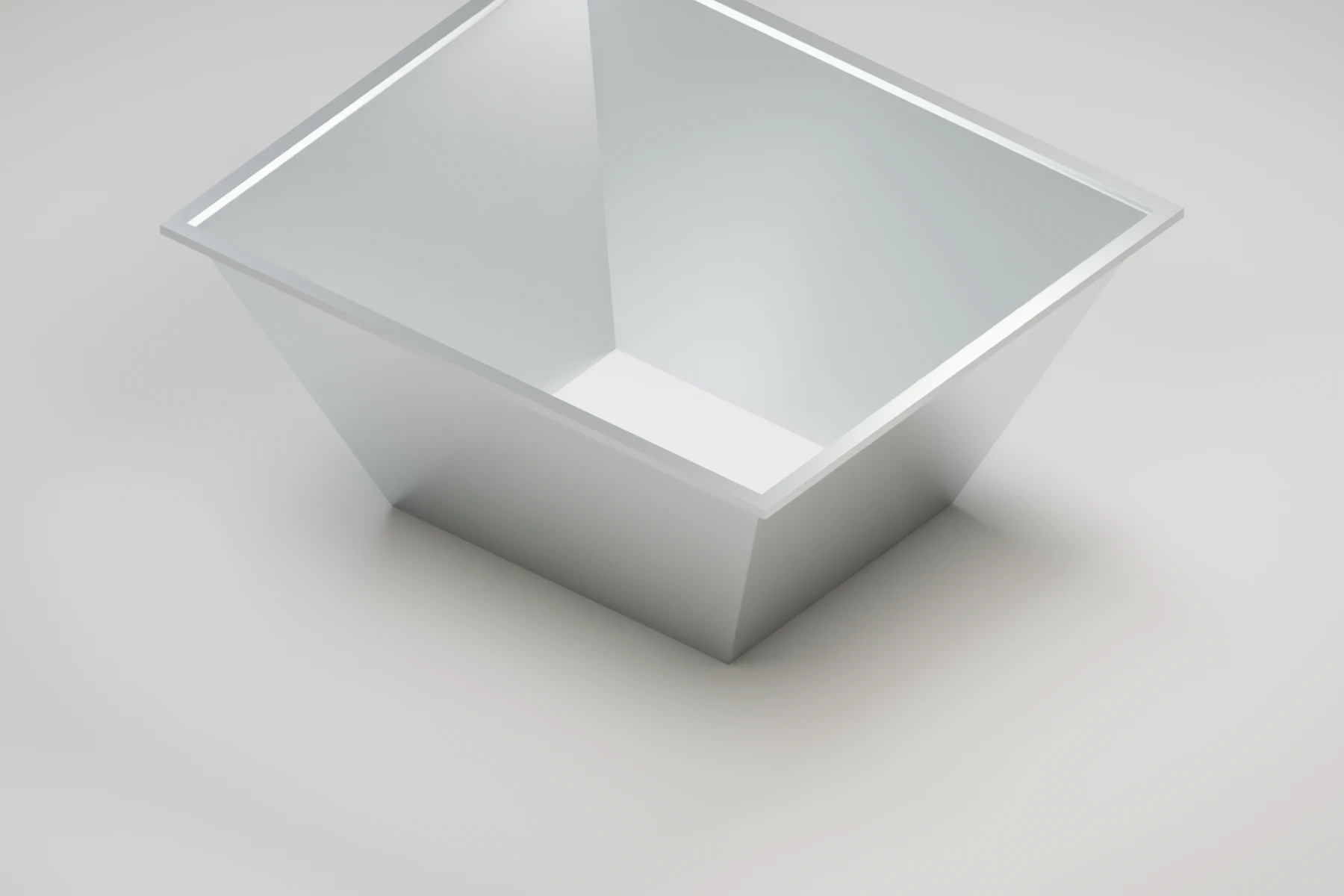

La proposta és una tremuja compacta de xapa AISI 304. L’obertura superior rep la càrrega i quatre parets planes condueixen fins a un coll rectangular. Les brides situen la peça respecte de l’alimentador i preparen la fixació superior.
Criteris de disseny
Fabricació més senzilla
Dos desenvolupaments plegats resolen quatre parets amb menys arestes llargues per soldar.
Espai de servei preservat
L’envolupant deixa obrir el registre mentre la brida del coll es fixa a l’alimentador.
Dibuixar l’envolupant abans de tallar la xapa
La boca superior deixa espai a la càrrega i el coll inferior coincideix amb l’entrada rectangular de l’alimentador. Les quatre parets trapezoïdals reparteixen la reducció de secció al voltant d’un eix comú. La vora deixa espai per abocar; el coll reserva el pla dels cargols.
La revisió d’integració comprova l’espai per abocar material, l’encaix dels cargols a la brida inferior i el marge per obrir el registre proper. La geometria proposada reserva la zona de servei.
Dos plecs substitueixen dos cordons
La proposta desenvolupa les parets en dues peces de xapa de 2 mm. Cada peça es plega per formar dues cares contigües; les arestes restants s’uneixen amb soldadura. Així, el nombre de cordons llargs baixa respecte d’un conjunt de quatre cares independents i el desenvolupament continua sent accessible al tall i al plegat.
La soldadura de parets i brides segueix una seqüència que preserva la forma del coll i la planitud de les fixacions. La inspecció se centra en les dimensions, les unions i la posició de les dues boques.
Integració a la màquina
La brida del coll es cargola a l’entrada de l’alimentador gris. A dalt, el granulat baixa de la boca oberta al coll. El registre lateral de l’equip continua visible i accessible en la simulació.
Aplicació
La tremuja es defineix per l’encaix de les dues boques i pel pas lliure que conserva davant del registre.
