Brida adaptadora de motor
Centrats i fixacions defineixen una brida adaptadora per conservar el reductor durant la renovació del motor.
Aquest exemple parteix de la substitució del motor d’una màquina amb el reductor existent. El motor disponible presenta un patró de fixació diferent i cal revisar l’encaix del conjunt.
La proposta és una brida adaptadora definida a partir de les dimensions dels dos equips. La revisió considera els centrats, l’accés als cargols i l’espai necessari per a l’acoblament.
Criteris de disseny
Compatibilitat amb l’equip existent
Centrats, fixacions i espai de muntatge definits per al conjunt.
Termini de subministrament
Material comercial i operacions planificades per a la intervenció.

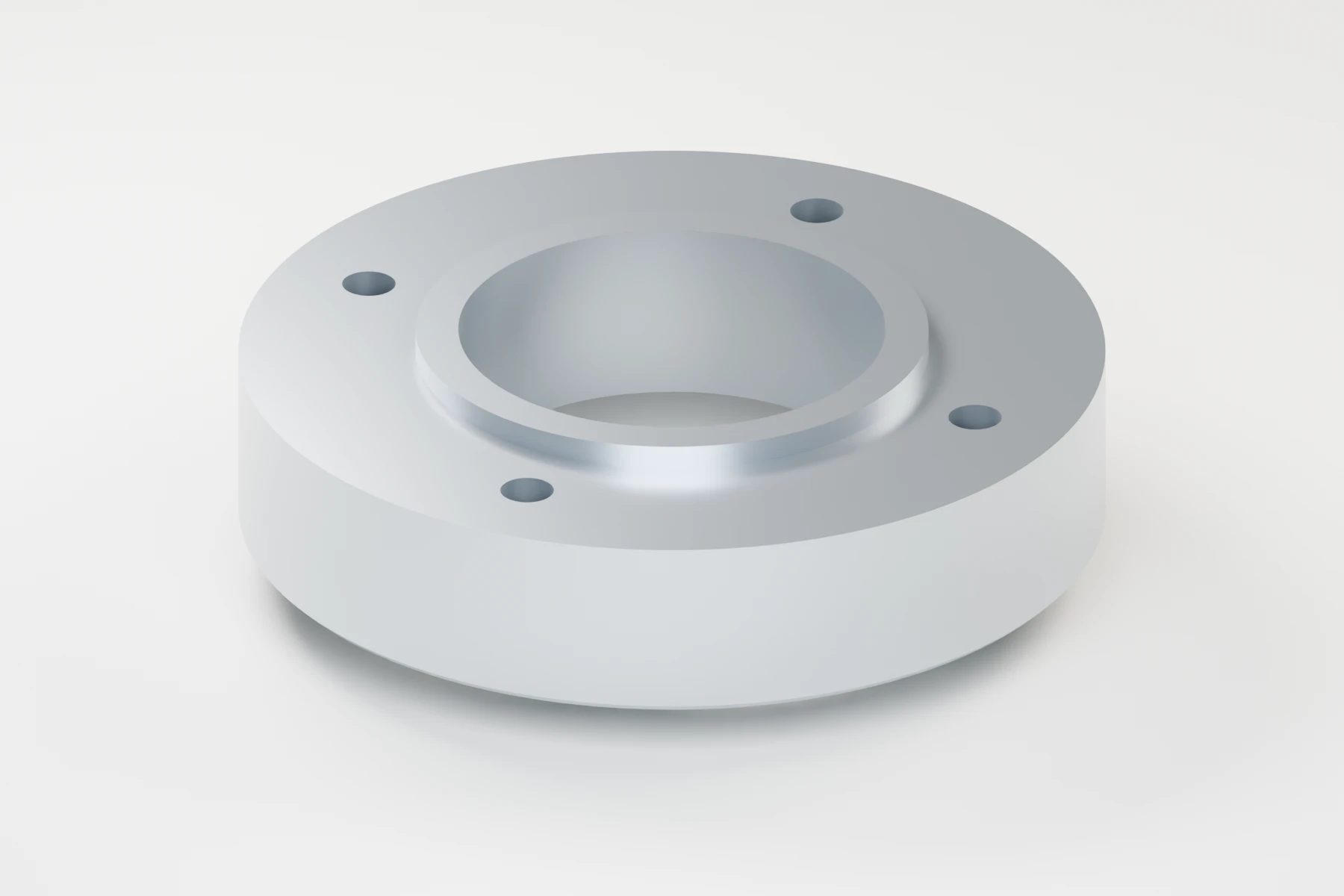

La compatibilitat es defineix en dues cares
La peça anular relaciona dos patrons de fixació i dos centrats. Cada cara respon a l’equip que rep; el pas central reserva l’espai per als elements de transmissió.
La revisió del conjunt inclou la geometria dels eixos, la longitud disponible i la selecció de l’acoblament. Aquestes dades es concreten abans de tancar el plànol de la brida.
Una ruta ajustada a la intervenció

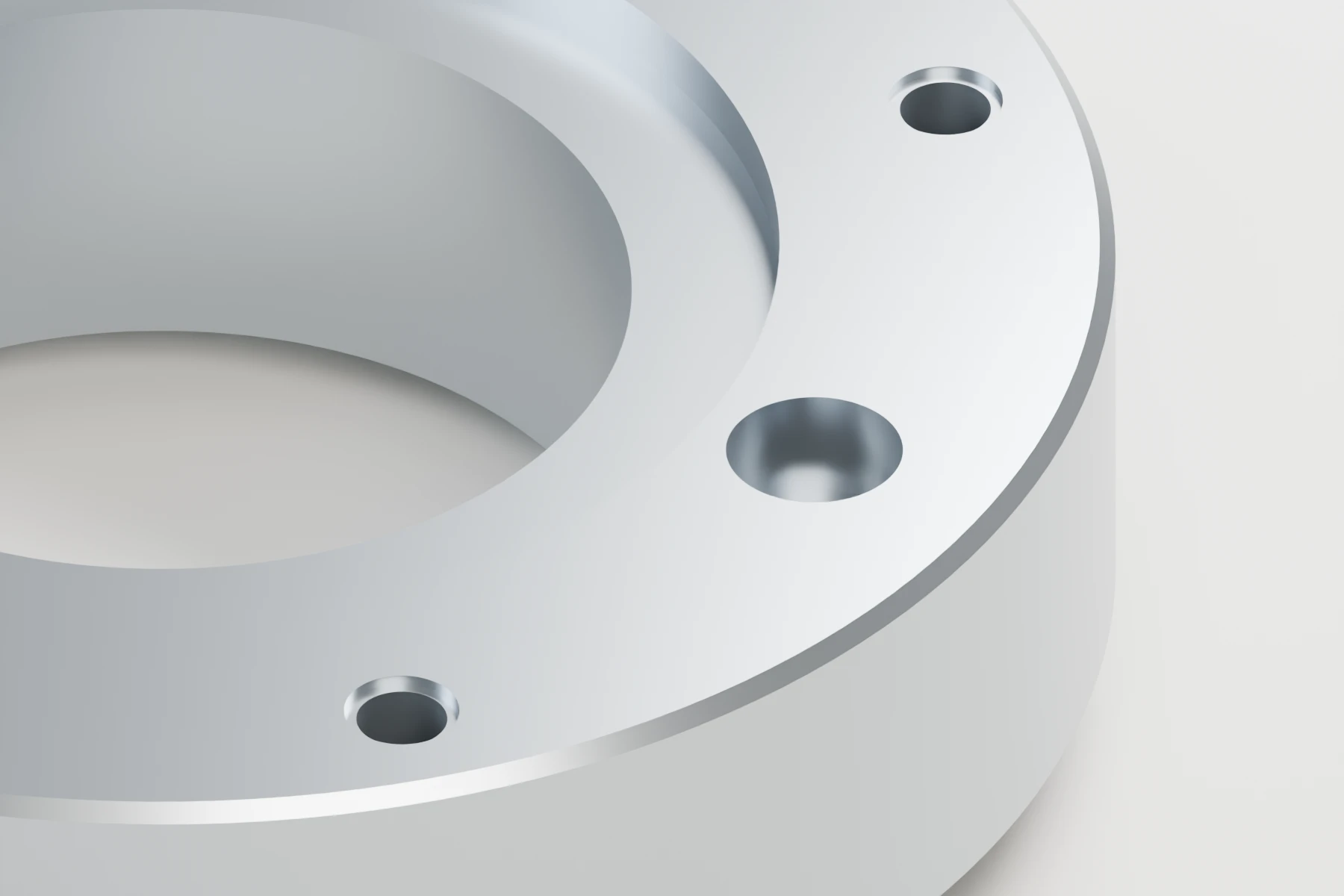

El tornejat defineix els diàmetres i les cares de referència. El fresat i la perforació completen les fixacions, amb espai per al muntatge de cada cargol.
Partir de material comercial i resoldre les operacions abans de fabricar permet planificar el subministrament al voltant de la intervenció. La ruta pot coordinar material, mecanitzat i verificació segons la data acordada.

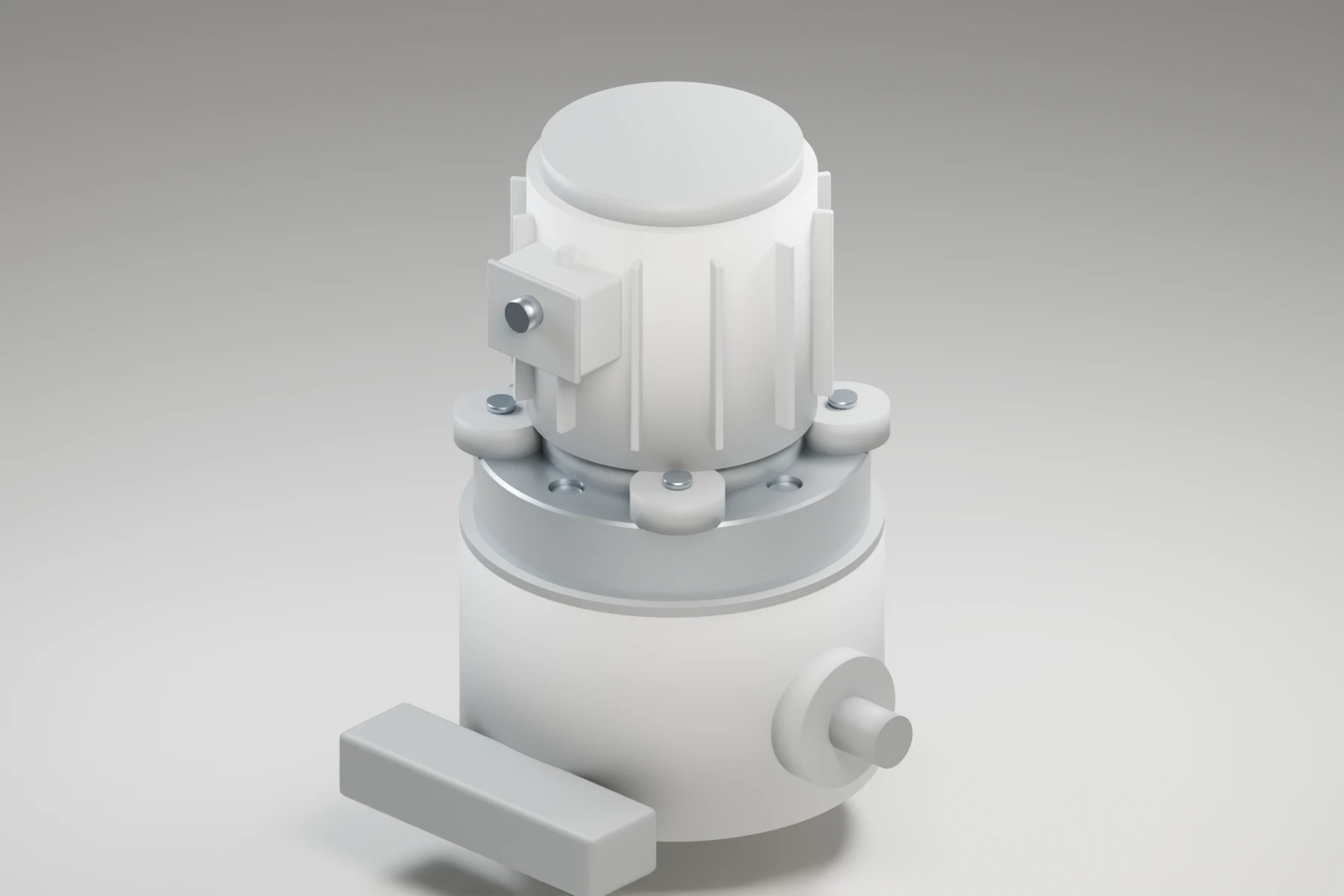

Integració a la màquina
La brida ocupa la interfície entre motor i reductor. El context simplificat deixa veure la relació entre les dues cares i la posició de les fixacions dins del conjunt.
Aplicació
La brida es concreta a partir de les interfícies de la màquina i del calendari previst per intervenir-hi.
