Suport per a visió artificial
Una estructura mecanosoldada amb una superfície de referència definida per integrar una càmera industrial.
Aquest exemple planteja una estació de visió per a diverses màquines. El suport ha de mantenir la geometria de muntatge i reservar espai per ajustar la càmera i conduir-ne el cablejat.

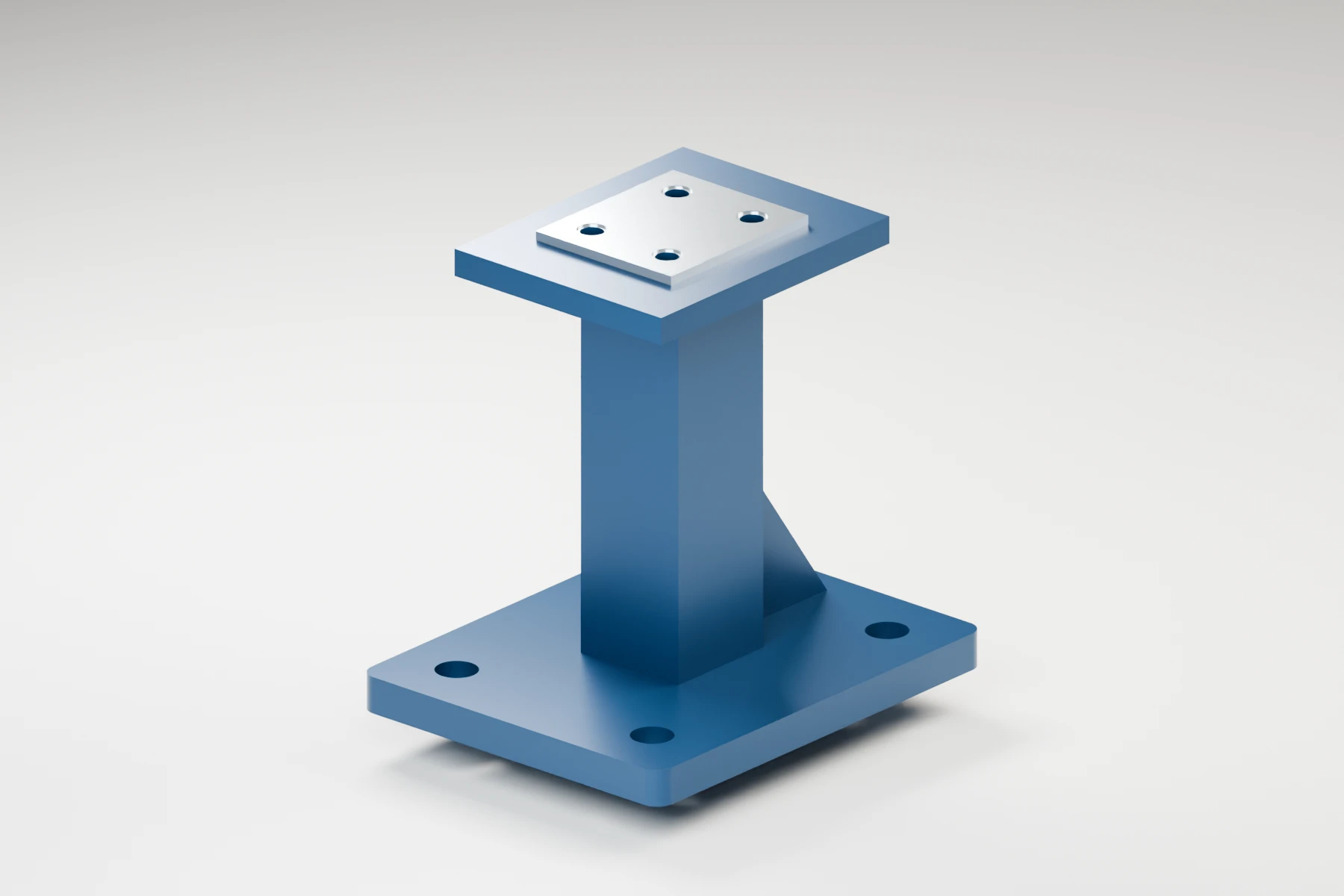

La solució proposada combina una base cargolada, una columna curta i una placa superior reforçada d’acer. La superfície de muntatge es defineix per rebre un ajustador comercial.
Criteris de disseny
Processos coordinats
Tall, soldadura, mecanitzat i recobriment dins d’una mateixa ruta.
Repetibilitat entre lots
Referències geomètriques i punts de comprovació comuns.
Capacitat adaptada
Sèries curtes i reposicions planificades segons la demanda.
Cada procés, en el moment adequat

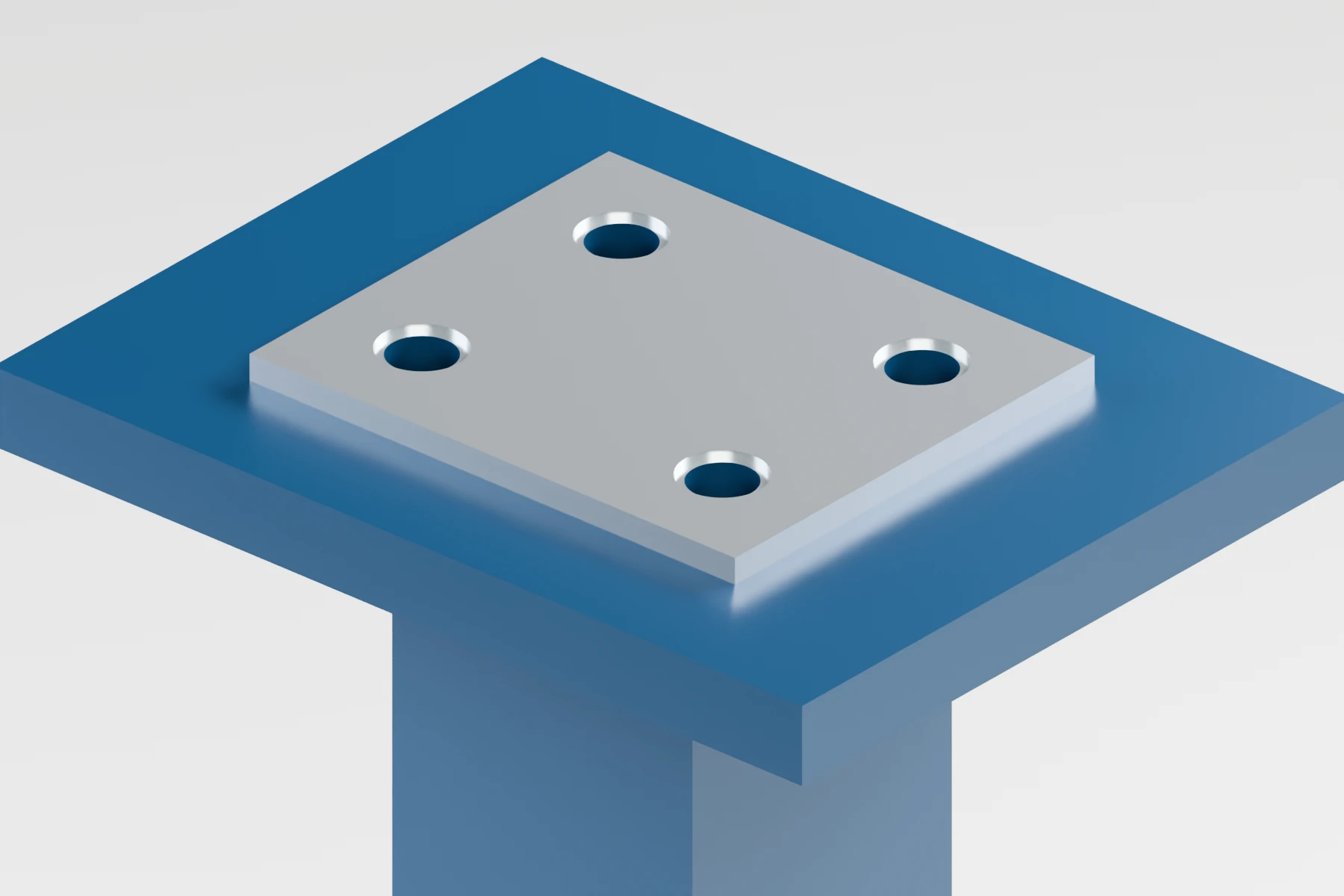

La base, la columna i el reforç es preparen abans de la soldadura. Un cop format el conjunt, es mecanitza la zona de suport de la càmera i se’n completen les fixacions.
El recobriment protegeix l’estructura i deixa lliure la superfície de referència. Aquesta seqüència connecta les operacions de caldereria i mecanitzat amb els requisits del muntatge final.
Preparar la següent sèrie
Les referències del plànol i els punts de comprovació es mantenen entre lots. La planificació estableix quines superfícies cal controlar i en quin moment s’accepta el conjunt.
En aquesta ruta, el seguiment dels diferents processos es concentra en una mateixa gestió. La documentació de fabricació pot servir per preparar reposicions i ajustar-ne la càrrega productiva a les necessitats del fabricant.
Integració a la màquina

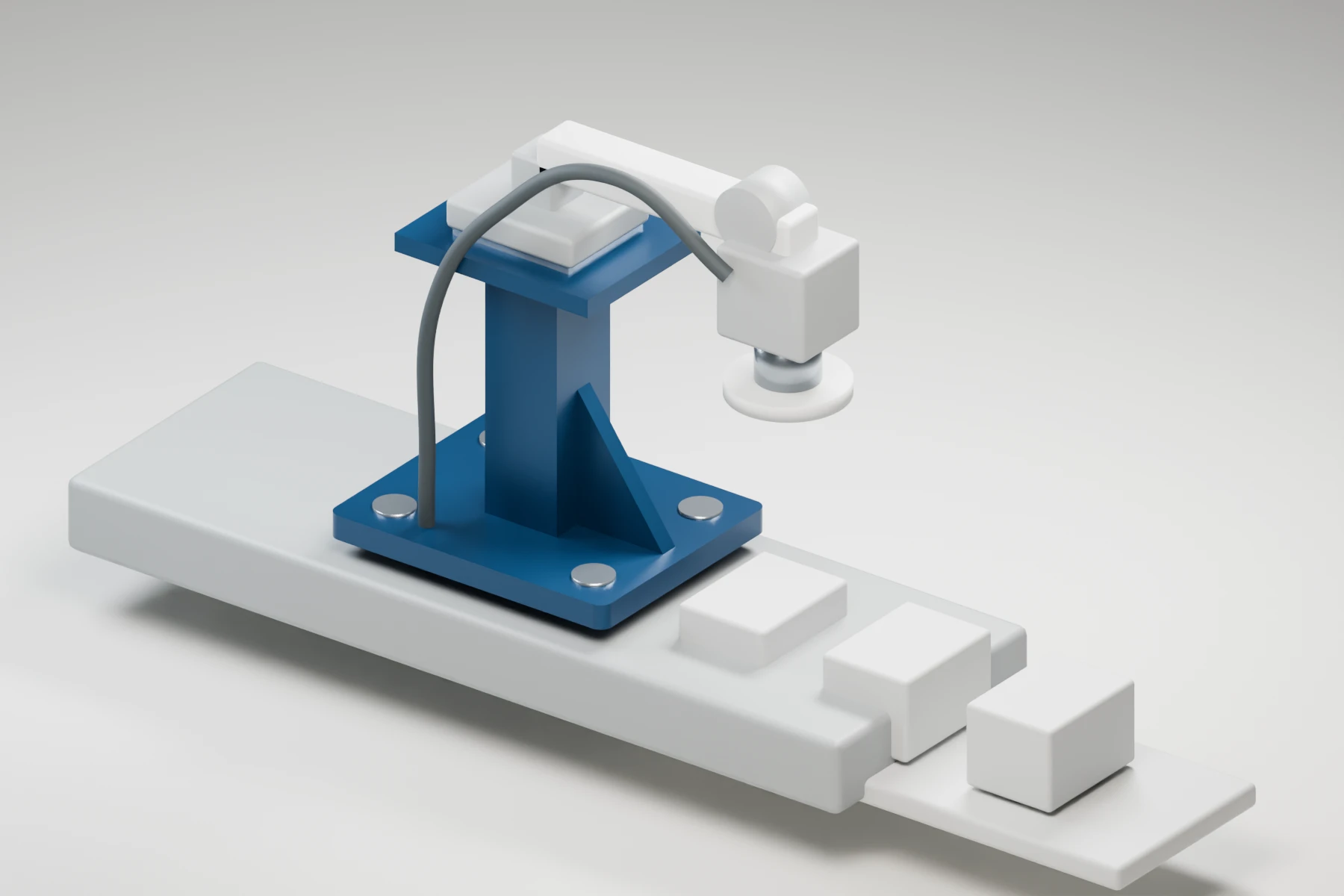

La base s’uneix al bastidor de la màquina i la placa superior rep l’ajustador de la càmera. La vista contextual mostra l’orientació d’inspecció i l’espai reservat al cablejat.
Aplicació
Una definició compartida entre processos pot ajudar a repetir el conjunt i a preparar el subministrament de les unitats següents.
